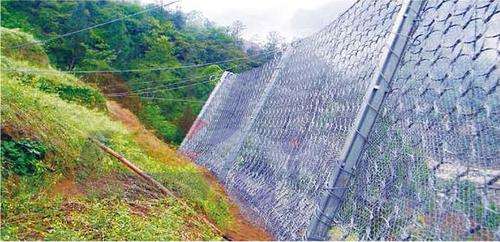

解析被動環形網安裝工序方法（一）

　　1被動環形網按設計并結合現場實際地形對基座、錨桿孔位置進行測量定位和標示

　　(1)被動環形網系統走向線應盡可能為水平直線,必須避開較大的地形起伏或在必要時進行平整處理(填平凹坑、整平凸起體或沿等高線放線)。當系統走向不是直線時,應根據其走向變化情況設計增加拉錨繩,或者增加或調整支撐繩分段甚至另起一道獨立系統;當相鄰基座高差超過1.5m時,應根據其走向變化適當設計增加柔性網的使用量或?qū)W(wǎng)片幾何形狀提出特殊要求(標準形狀為矩形)

　　(2)被動環形網柱間距標準值為10m,必要時可以在8m-12m范圍內進行調,他直扇保系殼向總長度和各分段長度偏差不超過士0.2m,

　　(3)被動環形網鋼絲繩錯桿的位置由其與相鄰基座間的順坡距離確定,該距離標準值主要取決于系統高度,必要時允許有±0.5m的調整量,但標準位置位于下坡側或走向線上的所有錯桿均不得位于上坡側

　　2被動環形網按設計鉆鑿孔徑不小于中45的錨桿孔(一般在巖石地基時采用)或開挖基坑(一般在土質或強破碎地基時采用,對覆蓋層不厚的地方,當開挖至基巖而尚未達到設計深度時,則可在基坑內的錨孔位置處鉆鑿錨桿孔,待錨桿插入基巖并灌漿后澆筑上部基礎)

　　3被動環形網錨桿孔內插入描桿并灌注標號不低于M20的水泥砂漿(采用P.O42.5水泥時建議配合比為水：泥砂：水=1:1.35:0.45)或水灰比0.45-0.5的純水泥漿,或者基坑內預埋桿井澆筑標號不低于C20的基礎砼(亦可在澆筑基礎砼后鉆孔安裝錨桿)在進行張拉、緊國等工序前,或注漿體養護不得少于三天

　　4被動環形網基座安裝:將基座秦入地腳螺栓并擰緊螺母(注意基座與鋼柱的銜接端位于上坡側

　　5被動環形網下支撐繩及其緩沖繩安裝

　　(1)被動環形網在每一分段內,將每組兩根的E3、E4消能繩各一組的無雞心環連接環套端用一個1卸扣合并連接到端柱外內側或支撐繩分段外上坡側的錯桿B上,另一端待與支撐繩兩端連

　　(2)被動環形網將兩根下支撐繩(一端為連接環套,一端為繩頭;注意環套端應位于E4消能繩所在端)置入基座繩措內,插入限位銷管并用開口銷鎖定

　　(3)被動環形網將支撐繩連接環套端用一個1”卸扣合并連接該位置處消能繩的兩個連接環套;

　　(4)被動環形網將支撐繩繩頭端分別穿過該位置處消能繩的兩個連接環套(嵌有雞心環)張緊下支撐繩并用繩夾緊固(本設計中繩夾緊固的鋼絲繩端部緊固繩夾數量均至少為4個,繩夾同距宜為鋼絲繩直徑的6-7倍,其U形桿應位于繩頭一側

　　(5)被動環形網將長約5.6m的緩沖繩(僅分段鋼柱處的上支撐繩上安裝長約9.6m的特殊緩沖繩)置于基座下側隈位板下并用限位螺栓鎖定(螺母位于限位板底面),手動張緊后分別用一個繩夾和7/8”卸扣安裝到基座兩側的支撐繩上(卸扣連接到雙支撐繩上,且端柱外側無需卸扣連接;卸扣宜在安裝環形網后安裝)其中繩夾的U形桿應位于緩沖繩一側,其擰緊扭矩為25m(至U形桿側鋼絲繩開始明顯壓入變形即可,后同)
